产品简介
详细介绍
1.适用范围

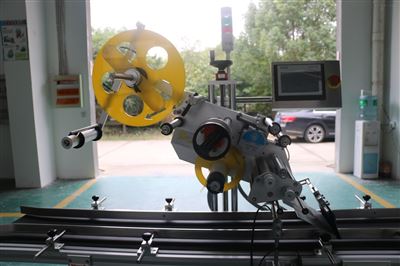

SED-PT型顶面贴标机是多功能的，广泛用于医疗，食品，化工，化妆品，电子等行业的包装盒，纸盒，箱包等各种包装对象。
2.平面贴标机设备特性
v采用成熟技术的PLC控制系统，运行稳定高速
v使用触摸屏的人机界面的操作系统，简单和有效的;
v同步链机制确保贴标平稳准确。
3.设备优势
?进口电器元件，性能稳定，故障率低；
?采用光电检测，PLC控制系统，软件操作，输送带，贴标准确，精度高；
?无瓶不贴标签，达到泄漏标签自动报警。
?整机采用S304不锈钢和阳极氧化高级铝合金材料，具有很高的耐蚀性和不生锈；
4. SED-PT不带输送机的示意图
5. 技术参数
型号 | SED-PT |
产量（个/分钟） | 40-180 |
运行方向 | 左或者右 |
贴标方式 | 平面贴标 |
标签规格 | 不干胶标签，不透明标签 |
标签对象的应用 | 客制化 |
标签的应用 | 高度20-100mm长度25-200mm |
打印耗气量 | 5kg/cm 2 |
标签卷内径 | 76mm |
标签卷外径 | 350mm(max) |
电机功率（w） | 500W |
电压(中国) | AC220V 50 / 60HZ单相（可根据需要定制） |
尺寸(毫米) | 600 (L) 800 (W) 1450 (H) mm |
6.主要电气配置表：
名称 | 型号 | 单位 | 品牌 |
PLC控制系统 | 6ES7212-1A | 1 set | SIEMENS |
触摸屏 | 6AV6648-01A | 1 set | SIEMENS |
光电传感器 （检查标签对象） | FS-N18N | 1set | Japan KEYENCE |
光电传感器（检查不透明标签） | GS61 | 1set | German Leuze |
主电机 | 90W1：30 | 1set | German JSCC |
夹紧电机 | 40W1:30 | 1set | German JSCC |
速度控制器 | 40-90W | 1set | German JSCC |
7.设备信息：
7.1 手册（安装，调试，润滑，故障排除）。
7.2 电气图和接线图的原理
7.3 穿着零件清单（制造商，型号，规格）：
名称 | 型号 | 单位 | 数量 |
保险丝 | 片 | 3 | |
绿色圆带 | Φ3、Φ5 | 仪表 | 每个一米 |
带机工具 | 组 | 1 |
第二部分：设备报价
此报价仅供参考，所有付款均在合同中确认。
设备名称 | 型号 | 单位 | 数量 | FOB 上海 (RMB) |
不带输送机的自动平面贴标机 | SED-PT | Set | 1 | 35000 |
备注：1.以上报价包括包装费和到上海港的运费。 我们将在发货前调整机器。 如果买家要我们的工程师在他们的工厂里调整机器，日常费用，工资等费用由客户承担； 2.付款，100％电汇，预付合同的30％生效，交货前付清70％。 （客户可以在发货前检查机器）； 3.交货日期：收到30％的预付款后的10个工作日内； 4.小订购量：一套； 5.包装单位：重量：170 kg； 尺寸：800（L）900（W）1500（H）; 6.期限：30天； 7.保修一年，终身维护； | ||||
